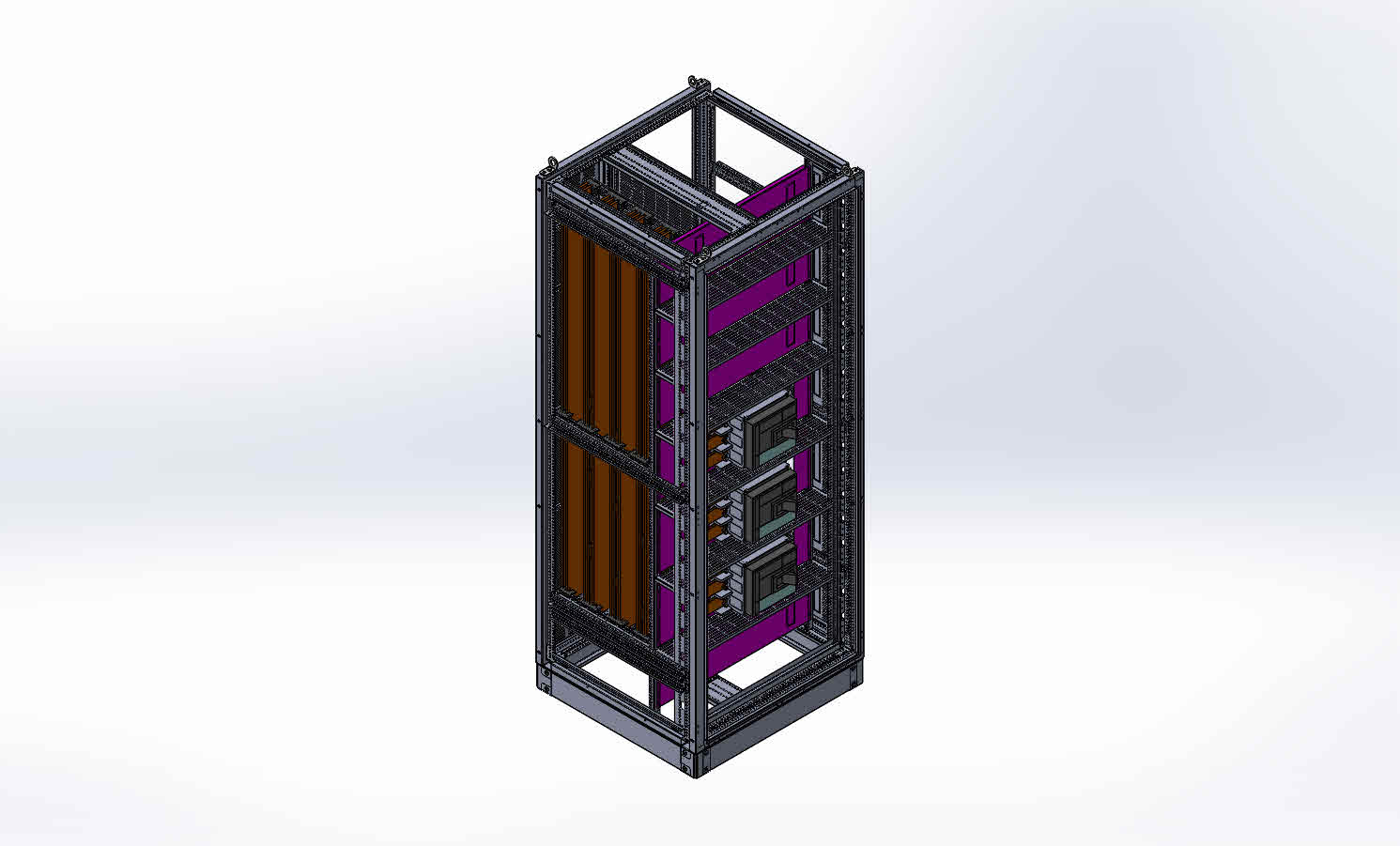

| FORMLU KOMPAKT ŞALTER MONTAJ PLAKALARI | ||||||
| Yükseklik- 200 mm | ||||||
| SIRA NO | ÜRÜN KODU | PANO ENİ (mm) | AĞIRLIK (kg) | PARÇA ÖLÇÜLERİ (mm) | ||
| A | B | C | ||||
| 1 | 3100.2411 | 400 mm | 0,856 kg | 330 mm | 170 mm | 20 mm |
| 2 | 3100.2413 | 500 mm | 1,115 kg | 430 mm | 170 mm | 20 mm |
| 3 | 3100.2415 | 600 mm | 1,375 kg | 530 mm | 170 mm | 20 mm |
| 4 | 3100.2417 | 700 mm | 1,634 kg | 630 mm | 170 mm | 20 mm |
| 5 | 3100.2419 | 800 mm | 1,893 kg | 730 mm | 170 mm | 20 mm |
| 6 | 3100.2421 | 900 mm | 2,153 kg | 830 mm | 170 mm | 20 mm |
| 7 | 3100.2423 | 1000 mm | 2,412 kg | 930 mm | 170 mm | 20 mm |
| Yükseklik- 250 mm | ||||||
| SIRA NO | ÜRÜN KODU | PANO ENİ (mm) | AĞIRLIK (kg) | PARÇA ÖLÇÜLERİ (mm) | ||
| A | B | C | ||||
| 8 | 3100.2431 | 400 mm | 1,050 kg | 330 mm | 220 mm | 20 mm |
| 9 | 3100.2433 | 500 mm | 1,369 kg | 430 mm | 220 mm | 20 mm |
| 10 | 3100.2435 | 600 mm | 1,687 kg | 530 mm | 220 mm | 20 mm |
| 11 | 3100.2437 | 700 mm | 2,005 kg | 630 mm | 220 mm | 20 mm |
| 12 | 3100.2439 | 800 mm | 2,324 kg | 730 mm | 220 mm | 20 mm |
| 13 | 3100.2441 | 900 mm | 2,642 kg | 830 mm | 220 mm | 20 mm |
| 14 | 3100.2443 | 1000 mm | 2,960 kg | 930 mm | 220 mm | 20 mm |
| Yükseklik- 300 mm | ||||||
| SIRA NO | ÜRÜN KODU | PANO ENİ (mm) | AĞIRLIK (kg) | PARÇA ÖLÇÜLERİ (mm) | ||
| A | B | C | ||||
| 15 | 3100.2451 | 400 mm | 1,245 kg | 330 mm | 270 mm | 20 mm |
| 16 | 3100.2453 | 500 mm | 1,622 kg | 430 mm | 270 mm | 20 mm |
| 17 | 3100.2455 | 600 mm | 2,000 kg | 530 mm | 270 mm | 20 mm |
| 18 | 3100.2457 | 700 mm | 2,377 kg | 630 mm | 270 mm | 20 mm |
| 19 | 3100.2459 | 800 mm | 2,754 kg | 730 mm | 270 mm | 20 mm |
| 20 | 3100.2461 | 900 mm | 3,131 kg | 830 mm | 270 mm | 20 mm |
| 21 | 3100.2463 | 1000 mm | 3,509 kg | 930 mm | 270 mm | 20 mm |
| Yükseklik- 400 mm | ||||||
| SIRA NO | ÜRÜN KODU | PANO ENİ (mm) | AĞIRLIK (kg) | PARÇA ÖLÇÜLERİ (mm) | ||
| A | B | C | ||||
| 22 | 3100.2471 | 400 mm | 1,634 kg | 330 mm | 370 mm | 20 mm |
| 23 | 3100.2473 | 500 mm | 2,129 kg | 430 mm | 370 mm | 20 mm |
| 24 | 3100.2475 | 600 mm | 2,624 kg | 530 mm | 370 mm | 20 mm |
| 25 | 3100.2477 | 700 mm | 3,120 kg | 630 mm | 370 mm | 20 mm |
| 26 | 3100.2479 | 800 mm | 3,615 kg | 730 mm | 370 mm | 20 mm |
| 27 | 3100.2481 | 900 mm | 4,110 kg | 830 mm | 370 mm | 20 mm |
| 28 | 3100.2483 | 1000 mm | 4,605 kg | 930 mm | 370 mm | 20 mm |
| Yükseklik- 500 mm | ||||||
| SIRA NO | ÜRÜN KODU | PANO ENİ (mm) | AĞIRLIK (kg) | PARÇA ÖLÇÜLERİ (mm) | ||
| A | B | C | ||||
| 29 | 3100.2491 | 400 mm | 2,023 kg | 330 mm | 470 mm | 20 mm |
| 30 | 3100.2493 | 500 mm | 2,636 kg | 430 mm | 470 mm | 20 mm |
| 31 | 3100.2495 | 600 mm | 3,249 kg | 530 mm | 470 mm | 20 mm |
| 32 | 3100.2497 | 700 mm | 3,862 kg | 630 mm | 470 mm | 20 mm |
| 33 | 3100.2499 | 800 mm | 4,475 kg | 730 mm | 470 mm | 20 mm |
| 34 | 3100.2501 | 900 mm | 5,089 kg | 830 mm | 470 mm | 20 mm |
| 35 | 3100.2503 | 1000 mm | 5,702 kg | 930 mm | 470 mm | 20 mm |
| Yükseklik- 600 mm | ||||||
| SIRA NO | ÜRÜN KODU | PANO ENİ (mm) | AĞIRLIK (kg) | PARÇA ÖLÇÜLERİ (mm) | ||
| A | B | C | ||||
| 36 | 3100.2511 | 400 mm | 2,412 kg | 330 mm | 570 mm | 20 mm |
| 37 | 3100.2513 | 500 mm | 3,143 kg | 430 mm | 570 mm | 20 mm |
| 38 | 3100.2515 | 600 mm | 3,874 kg | 530 mm | 570 mm | 20 mm |
| 39 | 3100.2517 | 700 mm | 4,605 kg | 630 mm | 570 mm | 20 mm |
| 40 | 3100.2519 | 800 mm | 5,336 kg | 730 mm | 570 mm | 20 mm |
| 41 | 3100.2521 | 900 mm | 6,067 kg | 830 mm | 570 mm | 20 mm |
| 42 | 3100.2523 | 1000 mm | 6,798 kg | 930 mm | 570 mm | 20 mm |
| Teknik Döküman | İndir |
